自由空間光通信（FSOC）は、地球低軌道（LEO）コンステレーションにおける高データレートの衛星間リンクを実現します。 動的な軌道条件下で安定した光接続を実現するには、高精度なビーム制御が求められます。
近年のある開発プロジェクトでは、FSO端末での使用を目的として、宇宙環境に適合するとともに量産にも適した高速ステアリングミラーが求められていました。 その目標は、質量、機械的設置面積、耐環境性能、量産性に関する厳しい要件を満たしながら、信頼性の高い光通信リンクの安定性を確保することでした。
当初から、動的パフォーマンスとコンステレーション規模での製造可能性が、等しく重要な要素として位置付けられました。 PIのすべてのプロジェクトと同様に、この共同開発も、包括的な要求分析を行い、具体的な形状要件・適合要件・機能要件を深く理解することから始まりました。
動的なLEO環境における光通信リンクの維持
LEOコンステレーションでは、光端末はプラットフォームに起因する外乱の影響をうけながらも、高精度なビームアライメントを維持し続けなければなりません。 同時に、ミッションごとに固有の厳しい要求仕様が存在します。
光ビームは極めて狭いため、わずかな指向のずれでもリンクの劣化や喪失につながる可能性があります。
そのため、以下の機能が求められます。
システム要件に基づくエンジニアリングアプローチ
開発は、アプリケーションごとのシステム要件（形状、適合性、機能）に基づいています。
システム定義の初期段階からお客様と密接に連携し、設計、検証、量産化まで一貫した整合性を確保しながらソリューションを開発します。
このアプローチでは、実際の運用条件下における堅牢なパフォーマンスを重視するとともに、動的挙動と量産性の両方を等しく重要な設計要因として扱います。
主要な設計要因：
- プラットフォームの動的挙動
- 光学システム内の統合に関する制約
- 打ち上げ時および軌道上稼働時の環境要件
- 大量生産への拡張性（月産数百台規模の生産能力）
コンセプト評価： トラベルレンジ、ダイナミクス、実装性のバランス
複数のアクチュエーションコンセプトについて、角度レンジ、動的帯域幅、分解能、機械的統合、大規模製造の可能性に基づいて、特定の技術方式に限定することなく評価を実施しました。
この評価では、単一のパフォーマンスパラメータの最適化ではなく、光学用途という文脈におけるシステム全体の適合性を重視しました。
代替となるコンセプトにはより高い分解能などの優位性がありましたが、定義された捕捉および追尾要件を満たすために必要な角度レンジが十分ではありませんでした。

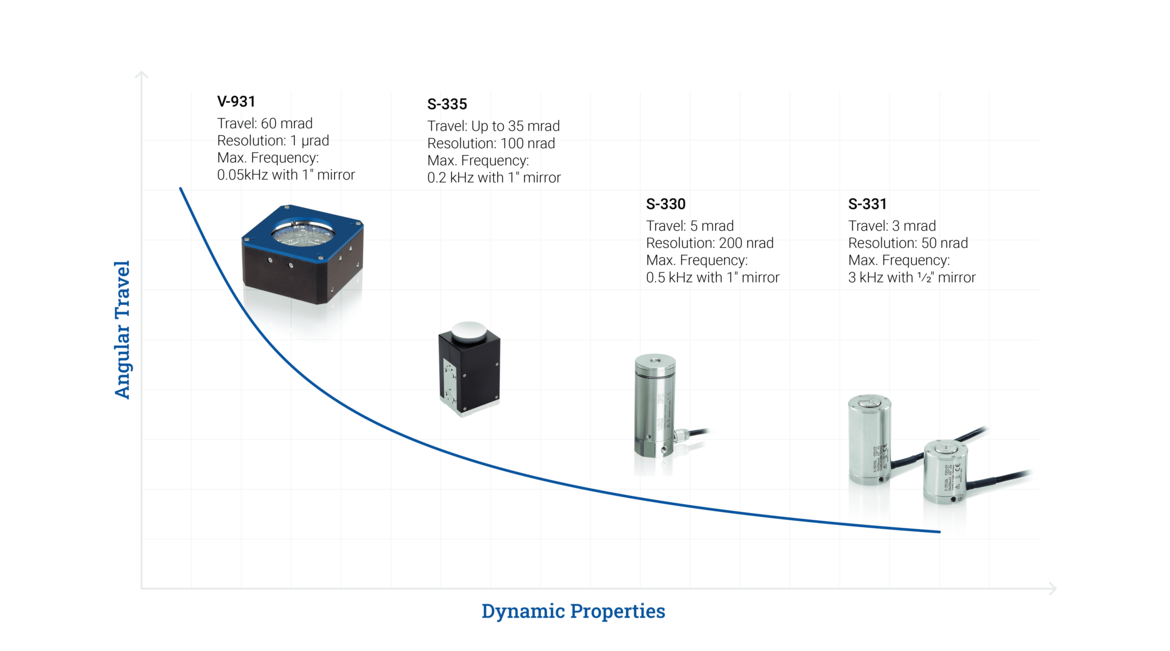

最終的な設計は、最高レベルの分解能のみを優先するのではなく、有効角度レンジ、動的パフォーマンス、実装性に関する制約のバランスを重視して決定しました。 FSOシステムでは、有効角度レンジが捕捉能力を直接左右します。
選定されたソリューション： ボイスコイル高速ステアリングミラー

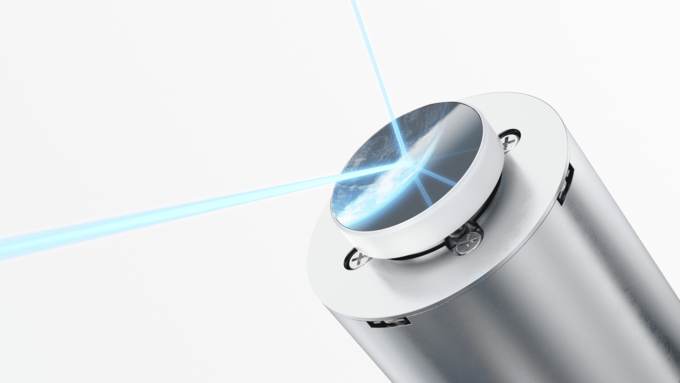

選定されたソリューションは、宇宙用途での展開と量産対応を見据えて最適化された、カスタム仕様のV-931ボイスコイル駆動高速ステアリングミラーです。
主な特性：
- 最大60 mradの角度レンジ
- 50 Hz超の周波数（フルトラベル時）
- システム重量約140 gのコンパクトな設計
- クローズドループ制御によるµradレベルの分解能
- 自動組立に対応した機械設計
この構成により、動的条件下でも確実なビーム捕捉と安定した追尾を支えます。
宇宙環境を想定した条件下での検証
シミュレーションに基づく設計とプロトタイプ試験によって、パフォーマンスの限界を検証しました。これには、実運用を想定した環境条件下でのラボ評価、シェーカー評価、耐久性評価が含まれます。 このアプローチにより、最終設計の確定前に技術的リスクを軽減することができました。
コンステレーションでの展開に向けた量産対応
このシステムは、パフォーマンスだけでなく、大規模展開時に必要な量産性と再現性も重視して設計されています。
コンステレーション規模の生産には、以下の項目が組み込まれます。
- 自動組立およびキャリブレーション
- 主要仕様の自動測定
- 出荷前のエンドオブライン（EOL）検査
- ユニット単位のトレーサビリティ
生産能力：月産数百台規模
当社のエンジニアが、お客様のLEO衛星に最適な、高帯域幅で信頼性の高い光通信リンクについてご案内します。
信頼性の高いFSOC技術がお客様のミッションをどのようにサポートできるか、ぜひお問い合わせください。
