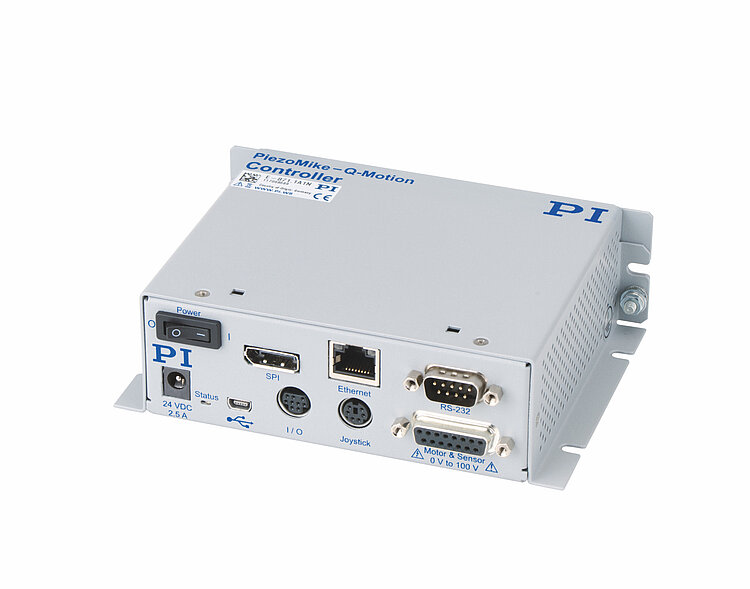

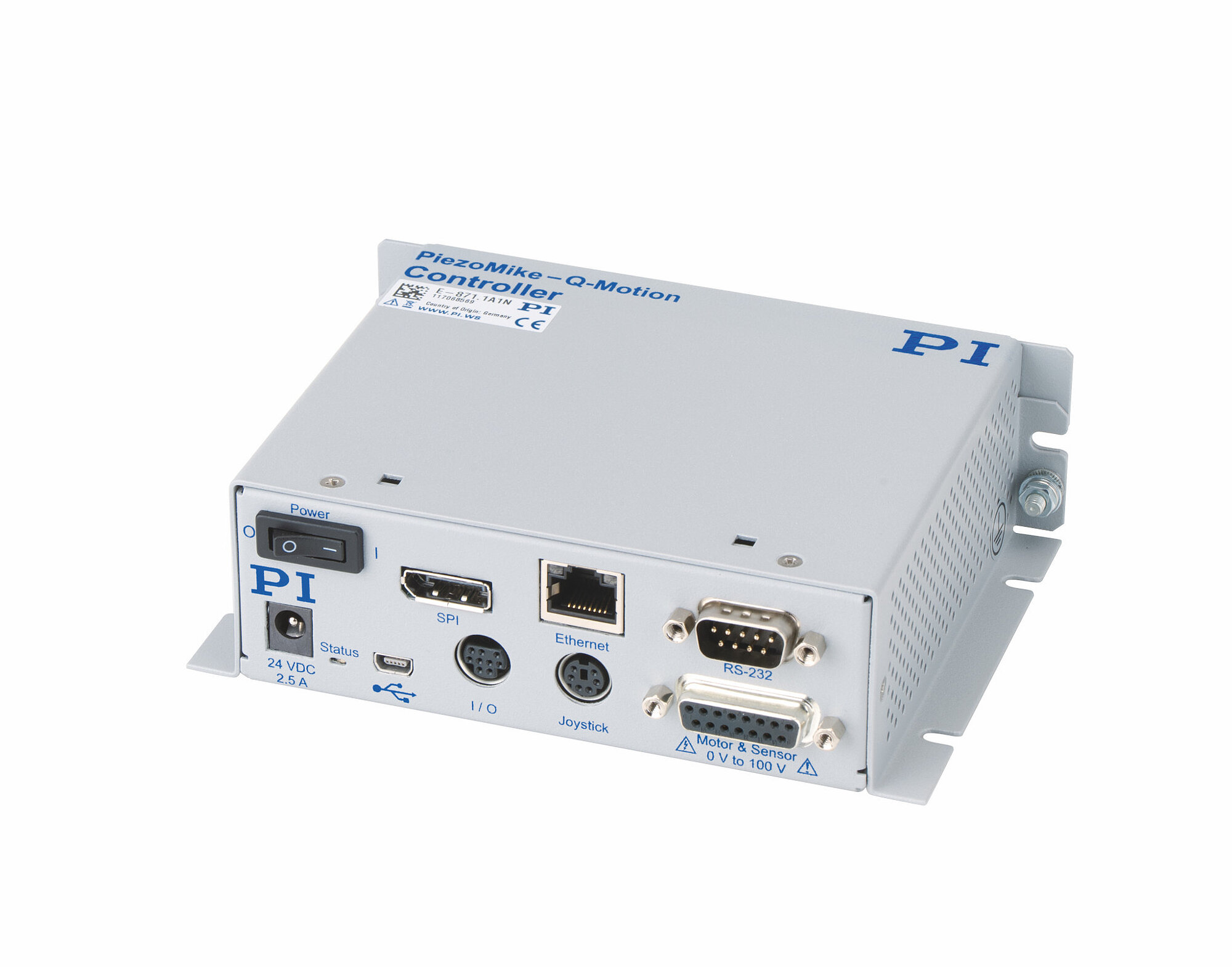

E-871.1A1N PiezoMike - Q-Motion® Controller

機能

Q‑Motionポジショナーにも適したクローズドループPiezoMikes用コントローラー*

キャビネット取り付けオプションのあるベンチトップ装置

駆動タイプ

ピエゾ慣性駆動

軸

1

サポートされる機能

2点間モーション. 起動マクロ. モーター電圧、位置、位置エラーなどの動作データを記録するためのデータレコーダー. 電気回路内部の安全性：Watchdogタイマー. IDチップ検出.

コントローラタイプ

PIDコントローラー、操作中のパラメーター変更

エンコーダー入力

アナログエンコーダー入力sin/cos、20000まで補間選択可能。

ディファレンシャル伝送の補間エレクトロニクス事前設定、エンコーダーオフセット信号1 V_ppおよび2.5 V。

アブソリュートエンコーダー用BiSSインターフェース

ストール検出

自動動作ストップ

入力リミットスイッチ

2 × TTL (プルアップ/プルダウン、プログラム可能)

入力基準点スイッチ

エンコーダーの内蔵基準点用1 × TTL

最大出力電力

30 W

出力電圧

0～100 V、駆動に従って選択

通信インターフェイス

TCP/IP：RJ45/Ethernet、USB：ミニUSBタイプB、RS-232：Sub-D 9 (m)

モータ/センサー接続

D-sub 15 (f)

I/O lines

4 x アナログ/デジタル入力、4 x デジタル出力

コマンドセット

PIジェネラルコマンドセット(GCS)

ユーザーソフトウェア

PIMikroMove

Application programming interfaces

API for C / C++ / C# / VB.NET / MATLAB/Python,drivers forNI LabVIEW

マニュアル制御

アナログジョイスティック

動作電圧

外部の電源アダプターから24 V DC (納入品目に含む)

最大電流消費

2.5 A

動作温度範囲

5～40 °C

質量

0.36kg

寸法

147 mm × 104.5 mm × 44 mm (取り付けレールを含む)
