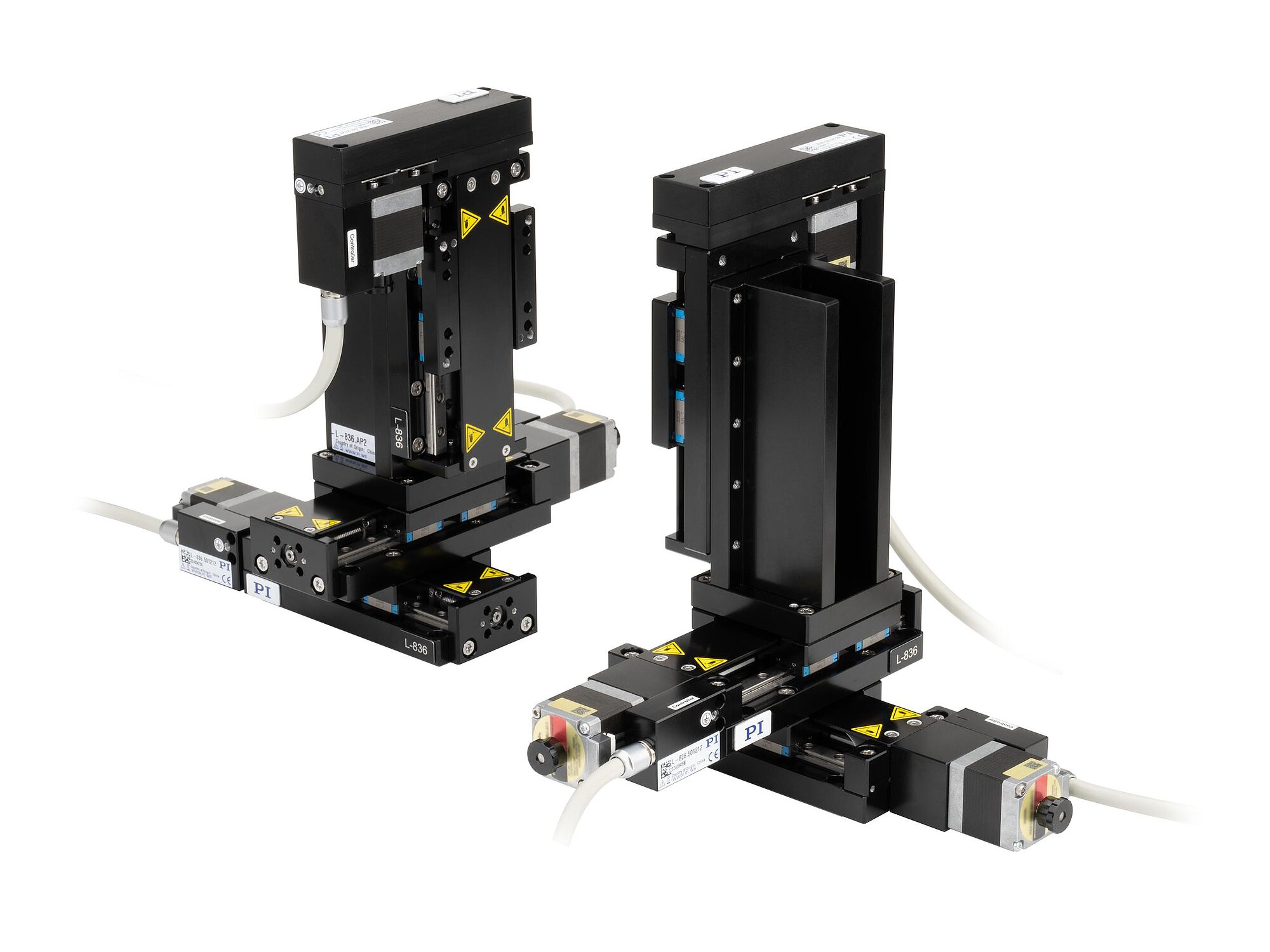

F-836 コストパフォーマンスに優れたファイバーアライメントシステム

光ファイバーやフォトニクス部品の3Dアライメントに最適

片側タイプと両面タイプ
折り返し構造のZ軸駆動機構により、コンパクトな設計を実現
FMPA機能を内蔵したACSコントローラー
短納期対応

見積 / 発注

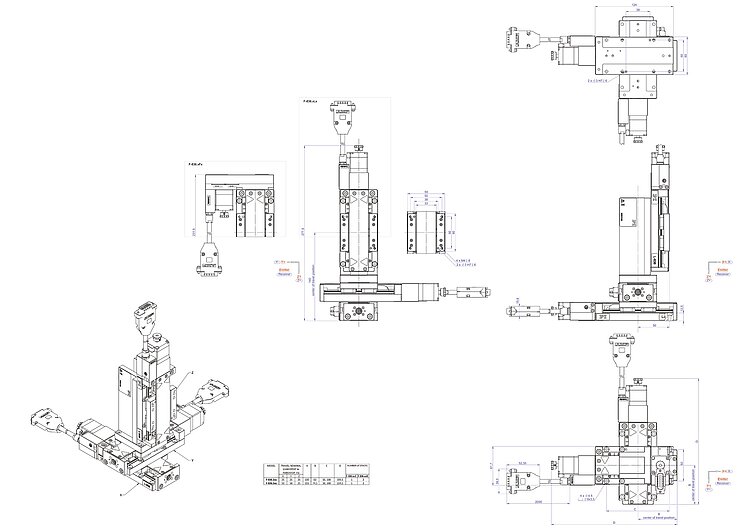

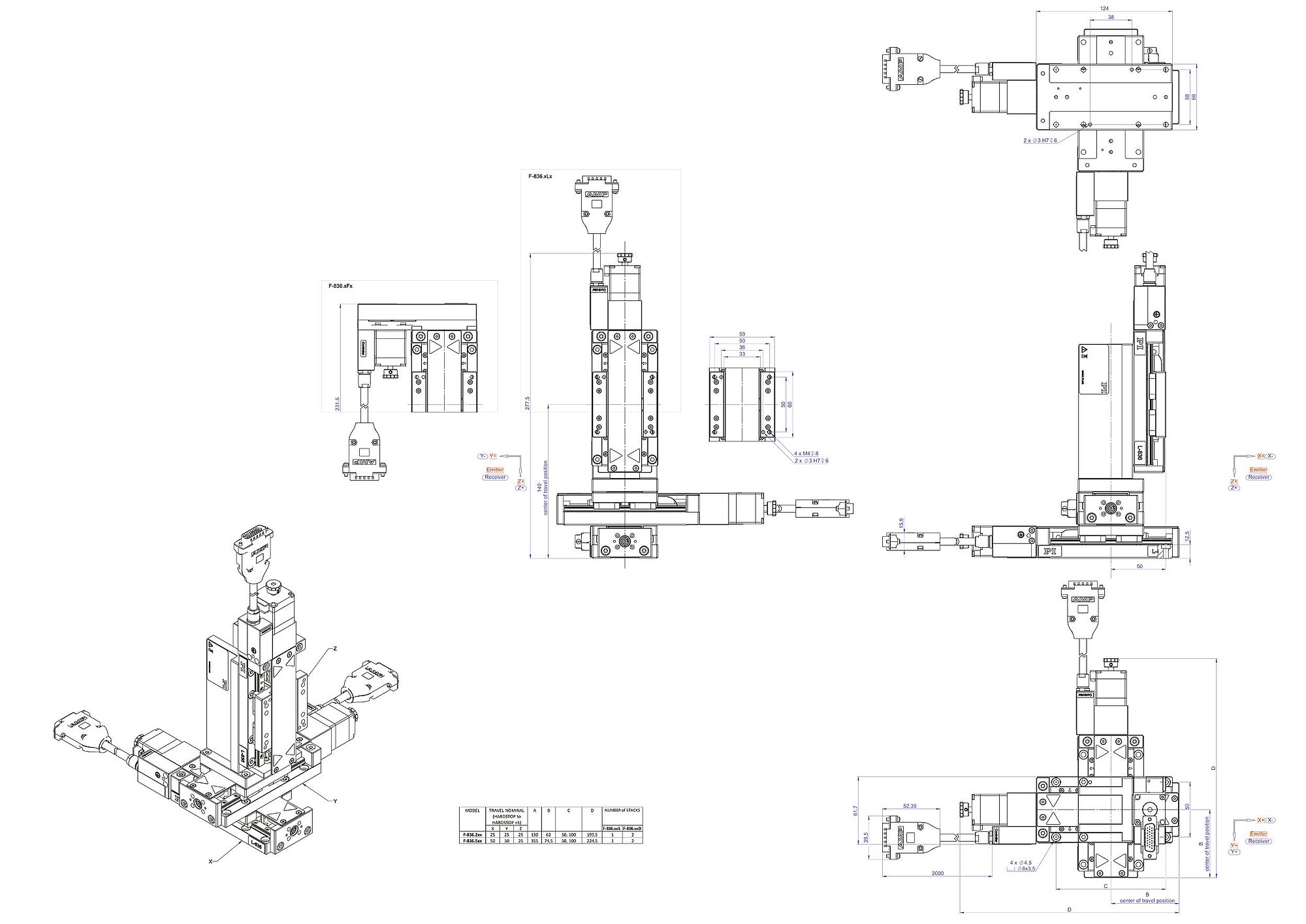

F-836（推奨構成）、寸法単位はmm。外形寸法は変更される可能性があります。図面では小数点の代わりにコンマが使用されていることに注意してください。

製品概要

F-836 3Dアライメントシステムは、L-836シリーズのリニアステージを積み重ねた構造になっています。 L-836リニアステージは、高分解能のステッパーモーター、高精度の循環ボールベアリングガイド、高精度リニアエンコーダーを採用しているため、コンパクトな寸法でありながら高い分解能・再現性・速度が求められる用途に最適です。

F-836 XYZシステムは、3Dアライメント向けに3軸または6軸の直動自由度を提供。ゴニオメーターの統合により、システムの自由度の拡張もできるようになっています。

コントローラーおよびFMPAルーチン

本アライメントシステムには、片側タイプおよび両側タイプ構成の全軸を制御できる、事前構成されたACSコントローラーが付属しています。コントローラー（ACSバッファ）には、高速エリアスキャンと勾配検索を備えたFMPAルーチンが実装されています。

応用分野

アナログ信号を最大化することで、大きなトラベルレンジでの3Dアライメントに最適です（短いトラベルレンジおよび長いトラベルレンジを選択可能）。入力チャネルと出力チャネルが各1チャネルの用途向け（単一光ファイバーのアライメントなど）。

データシートのダウンロード画面へ仕様へ見積 / 発注

データシート

日付 / バージョン

2026-03-16

pdf - 3 MB

日付 / バージョン

2026-03-16

pdf - 3 MB

日付 / バージョン

2026-03-16

pdf - 4 MB

ダウンロード

Select a travel range:

Motion and positioning	F-836.2FD	F-836.2FS	F-836.2LD	F-836.2LS	F-836.5FD	F-836.5FS	F-836.5LD	F-836.5LS	Tolerance
Number of active axes	6	3	6	3	6	3	6	3
Active axes	X ǀ Y ǀ Z	X ǀ Y ǀ Z	X ǀ Y ǀ Z	X ǀ Y ǀ Z	X ǀ Y ǀ Z	X ǀ Y ǀ Z	X ǀ Y ǀ Z	X ǀ Y ǀ Z
Travel range in X	25 mm	25 mm	25 mm	25 mm	50 mm	50 mm	50 mm	50 mm
Travel range in Y	25 mm	25 mm	25 mm	25 mm	50 mm	50 mm	50 mm	50 mm
Travel range in Z	25 mm	25 mm	25 mm	25 mm	25 mm	25 mm	25 mm	25 mm
Minimum incremental motion in X	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm
Minimum incremental motion in Y	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm
Minimum incremental motion in Z	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm
Maximum velocity in X	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s
Maximum velocity in Y	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s
Maximum velocity in Z	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s
Drive type	2-phase stepper motor	2-phase stepper motor	2-phase stepper motor	2-phase stepper motor	2-phase stepper motor	2-phase stepper motor	2-phase stepper motor	2-phase stepper motor
Sensor type	Incremental linear encoder	Incremental linear encoder	Incremental linear encoder	Incremental linear encoder	Incremental linear encoder	Incremental linear encoder	Incremental linear encoder	Incremental linear encoder
Bidirectional repeatability in X, 10 % travel range	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm
Bidirectional repeatability in Y, 10 % travel range	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm
Bidirectional repeatability in Z, 10 % travel range	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm
Adjustment	F-836.2FD	F-836.2FS	F-836.2LD	F-836.2LS	F-836.5FD	F-836.5FS	F-836.5LD	F-836.5LS	Tolerance
Scanning time of spiraled area scan 100 µm Ø	< 0.5 s	< 0.5 s	< 0.5 s	< 0.5 s	< 0.5 s	< 0.5 s	< 0.5 s	< 0.5 s	max.
Scanning time of spiraled area scan 500 µm Ø	< 10 s	< 10 s	< 10 s	< 10 s	< 10 s	< 10 s	< 10 s	< 10 s	max.
Signal optimization with gradient search, randomized with ±5 μm (repeatability < 0.01 dB)	1 s	1 s	1 s	1 s	1 s	1 s	1 s	1 s	max.
Requirements for the optical power meter	F-836.2FD	F-836.2FS	F-836.2LD	F-836.2LS	F-836.5FD	F-836.5FS	F-836.5LD	F-836.5LS	Tolerance
Maximum output voltage range	10 V	10 V	10 V	10 V	10 V	10 V	10 V	10 V	max.
Minimum bandwidth	20 kHz	20 kHz	20 kHz	20 kHz	20 kHz	20 kHz	20 kHz	20 kHz	min.
Maximum noise level	120 dBm	120 dBm	120 dBm	120 dBm	120 dBm	120 dBm	120 dBm	120 dBm	max.

スキャン時間に関する注記：値は、MFD（モードフィールド径）が15 µmのSMF-28レンズ付き光ファイバーを使用して測定しています。速度：2 mm/s、スパイラルのライン間隔：0.01 mm

信号最適化に関する注記：開始位置をランダム化した条件で得られた平均値です。 MFDが15 µmのSMF-28レンズ付き光ファイバーを使用して測定。周波数：10 Hz、最適化されたパラメーターセットを使用

特に記載がない限り、値はF-836 XYZアセンブリに適用されます。

PI では、技術データは 22 ±3 ℃ において規定されています。記載がない限り、数値は負荷のない条件のもとにあります。一部の特性は相互に依存しています。「typ.」の表記は、特性の統計的な平均値を示すものであり、供給されるすべての製品に対して保証値を示すものではありません。製品の最終検査では、すべての特性ではなく、選択された特性のみが分析されます。一部の製品特性は、使用時間の増加に伴って劣化する可能性がある点にご注意ください。

データシートのダウンロード画面へダウンロード画面へ見積 / 発注

データシート

日付 / バージョン

2026-03-16

pdf - 3 MB

日付 / バージョン

2026-03-16

pdf - 3 MB

日付 / バージョン

2026-03-16

pdf - 4 MB

ダウンロード

ドキュメント

F-836 光ファイバーアライメントシステム

日付 / バージョン

2025-10-09

pdf - 4 MB

英語

ドキュメント

G-900 Algorithms for Fast Multi-Channel Photonics Alignment (FMPA) with ACS Controllers. PILightning Option for First Light Search

日付 / バージョン

2025-05-08

pdf - 4 MB

英語

３D モデル

zip - 15 MB

３D モデル

zip - 16 MB

見積 / 発注

必要な数量、価格、およびリードタイムに関する無料の見積を依頼するか、必要な編集について説明します。オンラインで提供されるすべての製品は直接発注できます。

F-836.2FD

積層型リニアポジショナーとコントローラーで構成されるダブルサイドファイバーアライメントシステム、トラベルレンジ（X、Y、Z）：25 mm、Z軸に折り重なった動力伝達系を採用、ACS I/Oモジュール、FMPA機能を内蔵したACSコントローラー、ソフトウェアパッケージ、ケーブル長2 m

見積リストに追加見積リストから削除

F-836.2FS

積層型リニアポジショナーとコントローラーで構成されるシングルサイドファイバーアライメントシステム、トラベルレンジ（X、Y、Z）：25 mm、Z軸に折り重なった動力伝達系を採用、ACS I/Oモジュール、FMPA機能を内蔵したACSコントローラー、ソフトウェアパッケージ、ケーブル長2 m

見積リストに追加見積リストから削除

F-836.2LD

積層型リニアポジショナーとコントローラーで構成されるダブルサイドファイバーアライメントシステム、トラベルレンジ（X、Y、Z）：25 mm、ACS I/Oモジュール、FMPA機能を内蔵したACSコントローラー、ソフトウェアパッケージ、ケーブル長2 m

見積リストに追加見積リストから削除

F-836.2LS

積層型リニアポジショナーとコントローラーで構成されるシングルサイドファイバーアライメントシステム、トラベルレンジ（X、Y、Z）：25 mm、ACS I/Oモジュール、FMPA機能を内蔵したACSコントローラー、ソフトウェアパッケージ、ケーブル長2 m

見積リストに追加見積リストから削除

F-836.5FD

積層型リニアポジショナーとコントローラーで構成される両側タイプの光ファイバーアライメントシステム、トラベルレンジ（X、Y）：50 mm、トラベルレンジ（Z）：25 mm、折り返し構造のZ軸駆動機構、ACS I/Oモジュール、FMPA機能を内蔵したACSコントローラー、ソフトウェアパッケージ、ケーブル長2 m

見積リストに追加見積リストから削除

F-836.5FS

積層型リニアポジショナーとコントローラーで構成される片側タイプの光ファイバーアライメントシステム、トラベルレンジ（X、Y）：50 mm、トラベルレンジ（Z）：25 mm、折り返し構造のZ軸駆動機構、ACS I/Oモジュール、FMPA機能を内蔵したACSコントローラー、ソフトウェアパッケージ、ケーブル長2 m

見積リストに追加見積リストから削除

F-836.5LD

積層型リニアポジショナーとコントローラーで構成されるダブルサイドファイバーアライメントシステム、トラベルレンジ（X、Y）：50 mm、トラベルレンジ（Z）：25 mm、ACS I/Oモジュール、FMPA機能を内蔵したACSコントローラー、ソフトウェアパッケージ、ケーブル長2 m

見積リストに追加見積リストから削除

F-836.5LS

積層型リニアポジショナーとコントローラーで構成されるシングルサイドファイバーアライメントシステム、トラベルレンジ（X、Y）：50 mm、トラベルレンジ（Z）：25 mm、ACS I/Oモジュール、FMPA機能を内蔵したACSコントローラー、ソフトウェアパッケージ、ケーブル長2 m

見積リストに追加見積リストから削除

設計のカスタマイズを依頼
