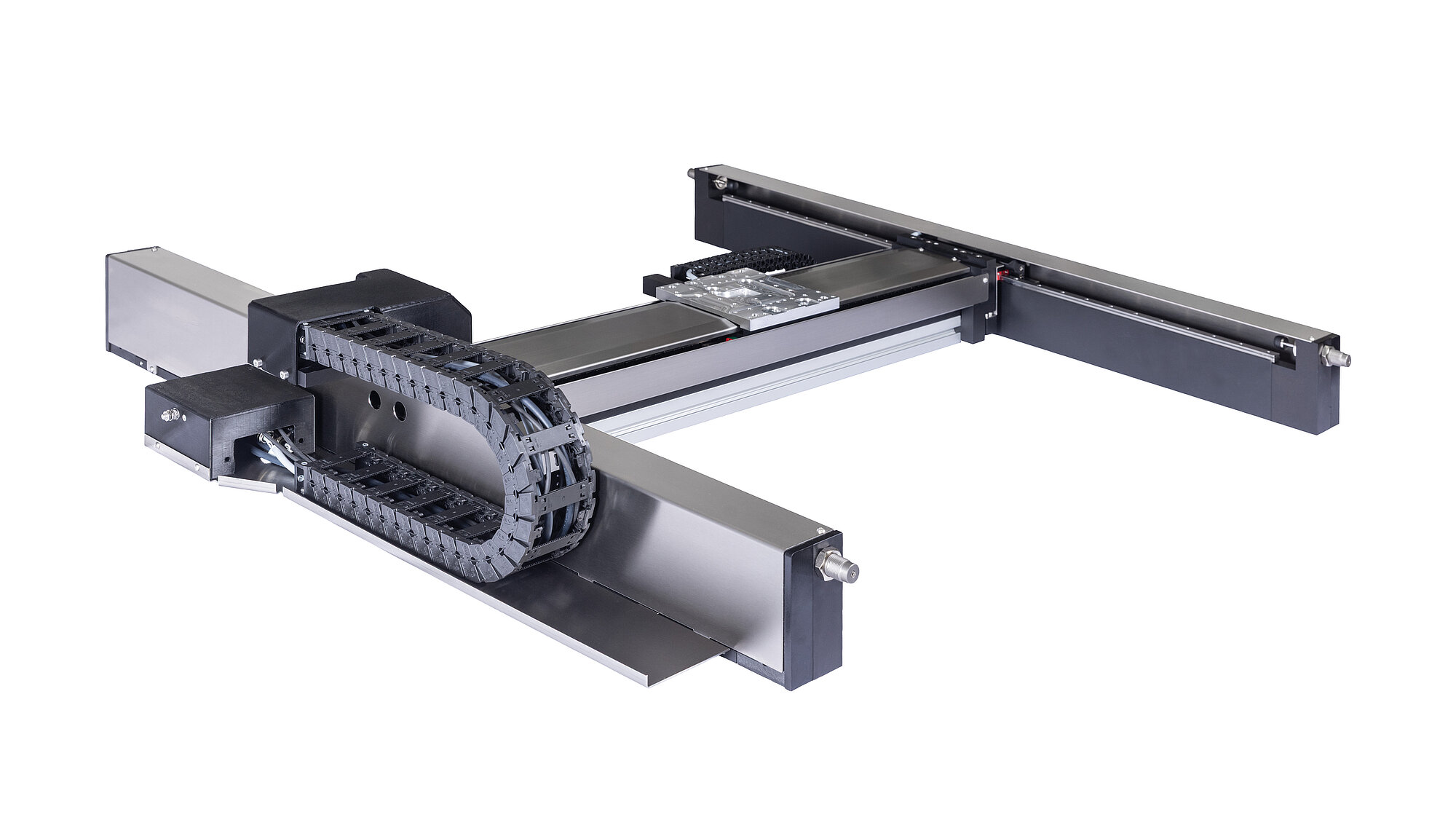

高精度XYガントリーシステムX-365は、先進製造、部品マニュピレーション、およびレーザー加工向けに設計された、モジュール式リニアモーターガントリープラットフォームです。 オープンプラットフォームの制御と標準化された構成可能なアーキテクチャにより、高精度で再現性の高い動作を実現し、ハイエンドなカスタムシステムと既製オートメーションソリューションとの間の架け橋となります。
フルカスタムのシステムに伴うコストや複雑さを排除し、高精度なガントリー性能を求めるお客様向けに設計されています。
用途とユースケース
産業用オートメーションおよび精密製造向けに設計されたこの高精度ガントリープラットフォームX-365は、多様な用途に幅広く対応し、以下の分野で生産性と信頼性を向上させます。
先進・精密製造
ピックアンドプレース
レーザー材料加工（切断・溶接）
試験・検査（2D/3Dプロファイリング）
部品マニュピレーション
カメラ位置決め
積層造形
電子機器製造
産業オートメーション分野のOEM、システムインテグレーター、研究開発チームをはじめとする代表的なユーザーは、本システムを以下の用途に活用しています。
テクノロジー
安定性、精度、そして長期的な信頼性を追及して設計されたガントリーシステムX-365には、業界で実績のある部品と設計上の特長が統合されています。
標準部品をベースとしたモジュール式XYガントリーシステム
特定の用途要件に対応する多様なトラベルレンジと構成
コギングのない動作を実現する高性能コアレスリニアモーター
リファレンスを必要とせず、正確な位置フィードバックを可能にするアブソリュートエンコーダー
優れた剛性と平坦度を実現する高精度循環ボールベアリングガイド
熱絶縁されたコンポーネント
包括的なサービスメニュー
これらのテクノロジーを結集することで、コギングのない絶対位置決め動作を実現し、高精度なオートメーションおよび検査用途に対応します。
ベルト駆動式や独自仕様のガントリーシステムとは異なり、X-365は、コアレスリニアモーター、アブソリュートエンコーダー、オープンプラットフォームの制御インターフェースを標準プラットフォームに統合しています。これにより、高い精度と動的性能を維持しながら、統合の工数を削減できます。
コントローラーとソフトウェア
X-365プラットフォームは、ACSベースの制御アーキテクチャをサポートし、プラグアンドプレイの統合とパフォーマンスに応じた拡張を実現しています。
コストを重視されるお客様向けには、コンパクトで高度に統合されたオールインワンのモーションコントローラー/ドライブソリューションであるECMmaをご用意しています。
標準コントローラーであるG-901.RA5197は、優れたコストパフォーマンスを発揮し、ほとんどの仕様要件に対応します。
ハイエンドコントローラーであるG-901.RA5486Bは、技術データシートに記載されたすべての仕様を満たすように設計されています。
要求がそれほど厳しくない用途では、X-365を適合するさまざまな他社製制御機器と組み合わせて使用できます。 このようにコントローラーを柔軟に選択できるため、お客様は、単一の独自制御エコシステムに制約されることなく、性能、コスト、システムの複雑さのバランスを取ることが可能になります。
設置と使用
セットアップの難易度および取り付け方法について
機械システムは容易にセットアップできるよう設計されており、製品ドキュメントに記載された仕様を満たす平面に取り付けることができます。 各システムに対して、スムーズに起動できるよう出荷前に機能試験を実施し、その結果を文書化しています。 お客様ご自身で取り付けることも、PIのエンジニアによるサポートを依頼することもできます。 またはお客様のご要望に応じて、PIでシステムを支持プラットフォームに取り付け、事前に位置調整を済ませた認定済みの完成品として出荷することも可能です。
既存システムへの統合の難易度について
ACSコントローラーと併せてご注文いただくと、お客様のシステムとの統合が容易になります。このコントローラーは、ご購入いただいたシステムに合わせて事前構成済みの状態で納入されます。 必要な動作パラメーターはすべて事前に設定されており、システムには仕様どおりの性能が発揮されることを確認する機能試験が実施されています。
特定のコントローラーに対応するプラグアンドプレイ機能について
本システムは事前構成済みの状態で出荷されるため、セットアッププロセスを簡略化できます。 さらにPIでは、お客様が迅速かつ効率的に運用を開始できるよう、リモートおよび現場でのトレーニングセッションを提供しています。
納入品目およびオプションアクセサリー
納入品目：
構成およびカスタマイズオプション
本システムの大きな特長の1つは、標準化されたモジュール式コンポーネントを活用することで、業界最高水準の構成バリエーションを実現している点です。
X-365の代表的な構成
さらに、お客様の具体的な用途の要件に応じたカスタマイズも可能です。 用途に合わせたソリューションについては、担当のPI営業エンジニアまでお問い合わせください。
